Müködési elevek szórásainak összehasonlítása
Comparison of standard deviations of different principles

A legjobbak Százalékok Pontosság és frekvencia
The best ones Percentages Accuracy and frequency

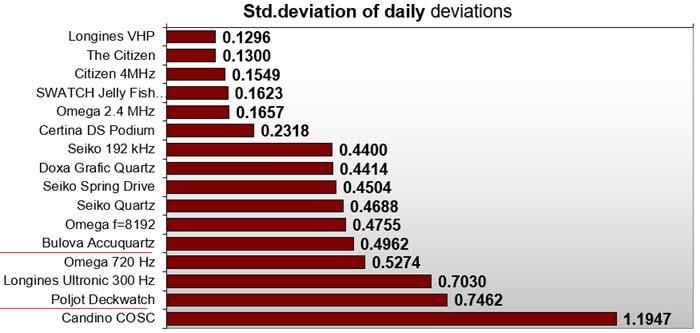

    A legjobbak | The best ones

Érdekes összehasonlítani különbözö müködési elvü és müszaki paraméterü órák napi járáseltérés szórásait
It is very interestigng to compare the standard deviations of daily deviations of different timekeeping principles.

 1

Thermo-compensated quartz
      Hökompenzált kvarc

0.005

0.1205

1308

  SWATCH Jelly Fish Chronometer

 ETA Q COSC

 2

Thermo-compensated quartz
      Hökompenzált kvarc

0.016

0.1273

4489

  Longines VHP

 Citizen A610M

 3

Thermo-compensated quartz
      Hökompenzált kvarc

0.017

0.1329

2617

  The Citizen

 Citizen A610M

 4

High frequency quartz
      Nagy frekvenciájú kvarc

0.017

0.1549

577

  Citizen 4MHz

 Citizen 7370D

 5

High frequency quartz
      Nagy frekvenciájú kvarc

0.020

0.1657

790

  Omega 2.4 MHz

 Omega 1510

 6

Thermo-compensated quartz
      Hökompenzált kvarc

0.046

0.2093

1917

  Certina DS Podium

 ETA F06.111

 7

192 kHz Quartz
      192 kHz kvarc

0.255

0.4356

3438

  Seiko 192 kHz

 Seiko 8F32

 8

Quartz 1998
      Kvarc 1998

0.259

0.4382

4914

  Doxa Grafic Quartz

 ETA 955.412

 9

Hybrid quartz controlled mechanical
      hibrid kvarc vezérelt mechanikus

0.282

0.4504

730

  Seiko Spring Drive

 Seiko 9R65

 10

Quartz 1987
      Kvarc 1987

0.321

0.4670

4987

  Seiko Quartz

 5Y23A

 11

Early low frequency quartz
      Korai alacsony frekvenciájú kvarc

2.656

0.4755

445

  Omega f=8192

 Omega 1301

 12

Quartz controlled tuning fork
      Kvarc-vezérelt hangvillás

-0.427

0.4962

150

  Bulova Accuquartz

 Bul.224

 13

High frequency tuning fork
      Nagy frekvenciájú hangvillás

0.520

0.5274

150

  Omega 720 Hz

 Omega 1220

 14

Tuning fork
      Hangvillás

4.051

0.7030

158

  Longines Ultronic 300 Hz

 ESA 9162

 15

Mechanical Deckwatch
      Mechanikus hajófedélzeti óra

1.142

0.7462

351

  Poljot Deckwatch

 53303

 16

Mechanical COSC Chronometer
      Mechanikus kronométer

2.074

1.1947

366

  Candino COSC

 ETA 2892

Látható, hogy egy új idömérési elv elsö megvalósításai még alig jobbak a korábbi müködési elv legjobbjainál, a késöbbi fejlesztések mutatkozik meg az újabb müködési elv elönye. It can be seen that the first implementations of a new princple are only a bit better than the top perfomers of the previous one. Later developments make clear the advantages of the new principle.

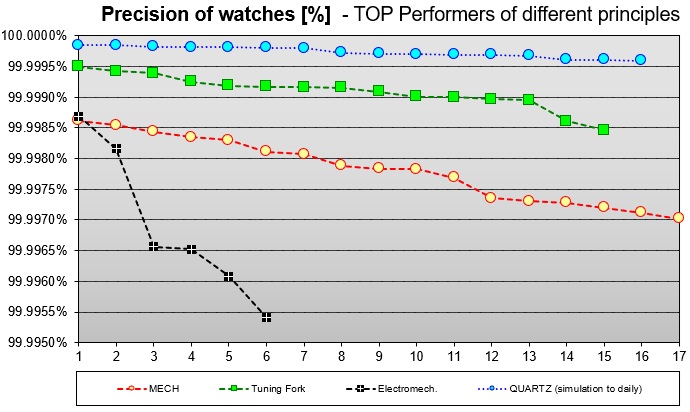

    Pontosság százalékban kifejezve | Accuracy expressed in percentage.

Mennyire pontosak a karórák?

Mint már említettem a pontosság legjoobb indkátorának a napi járáseltérési értékek szórását tekintem, mivel az a szerkezet jellemzője, így nem lehet beálltani egy csavarhúzóval.

Ezt az értéket viszonyítottam az egy nap 86400 másodpercéhez, ezt százaléban fejeztem ki és ábrázoltam az alábbi ábrán.
How precise the wristwatches are?

As I already mentioned I consider the best indicator of accuracy the standard deviation of daily deviations since that is a characteristic of each and every piece of calibre and cannot be adjusted by a screwdriver.

I devided the stabdard deviation values by the 86400 seconds of a day and put it onthe chart below.
  • A kvarcórák esetében a szimulált napi eltérések szórását használtam.
  • Az elektromechanikus karóra egyszerüen zsákutca volt.
  • A hangvillás volt a természetes átmenet a mechanikus és a kvarc között
  • I used the simulation of the daily deviations of the quartz watches.
  • Balancewheelmotor was simply a dead end road.
  • Tuning fork was the natural transition between mechanical and quartz.

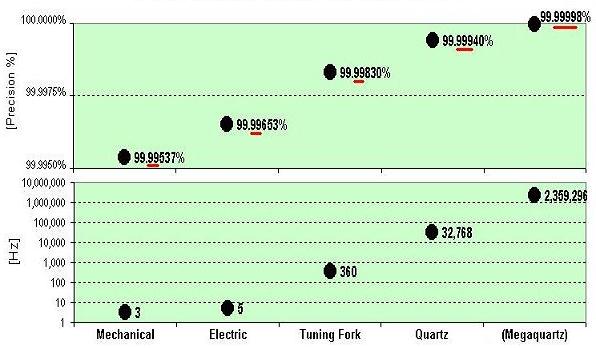

    Pontosság és frekvencia | Accuracy and frequency.

Hogyan függ a pontosság a frekvenciától?

Tapasztalat szerint a müködési frekvencia fontos tényezöje az óraszerkezet pontosságának. A másik fontos tényezö csoportra a szerkezeti kialakításra itt csak szóban utalok.

Az alábbi ábrán a frekvenciát logaritmikus skálán, a pontosságot a napi 86400 mp-es idöalap százalékában mutatom be.
How accuracy is related to frequency?

Experience shows that operating frequency is an important factor of the accuracy of a calibre. Here I will just verbally mention the other group of factors the structural design.


On the chart below I present the frequency on logaritmic scale and the accuracy is shown as percentage of the daily 86400 sec time base.
  • A kvarcórák esetében a szimulált napi eltérések szórását használtam.

  • I used the simulation of the daily deviations of the quartz watches.

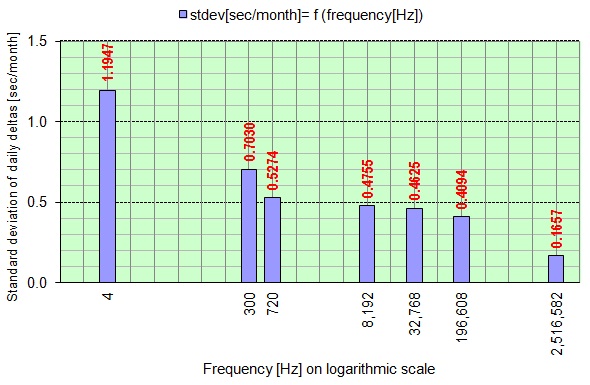

Nézzük meg egy másik szempontból is az összefüggéseket.
Legyen a vízszintes tengelyen a szerkezet frekvenciája.
Ezt célszerü logaritmikus skálán ábrázolni.
A függölegesen pedig a napi eltérések korrigált tapasztalati szórása. Ennek értékeit mutassuk be oszlopdiagramon.
Let us see the relationship from another point of view.
Let us put the frequency of the calibres on horizontal axis.
It is easier to use logarithmic scale on that axis.
Vertical axis shows the standard deviation of the daily deltas. Let us display those values on bar-chart.
  • Meg kell jegyeni, hogy a kvarc szerkezetek esetén a hökompenzálás a frekvencia emelésével versenyben van:

  • jó hökompenzálás hozhat annyit, mint egy nagyságrendnyi frekvencia emelés.
  • It has to be noted that in case of quartz calibres thermocompensation is competing with increasing frequency:

  • well designed thermocompensation can lead to as much improvement than order of magnitude frequency increase.
